國標截止閥

標準
設計與制造按G B/T12235
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092e

試驗壓力

試驗項目		殼體試驗	密封試驗		上密封試驗		氣密封試驗
介質		水					氣
單位		MPa		MPa		MPa	MPa
公稱壓力(MPa)	1.6	2.4		1.8		1.8	0.5-0.7
	2.5	3.8		2.8		2.8
	4.0	6.0		4.4		4.4
	6.4	9.6		7.8		7.8
	10.0	15.0		11.0		11.0
	16.0	24.0		18.0		18.O

主要零件材料

名稱	材料
閥體／閥蓋	CF8	CF3	CF8M	CF3M	WCB		LCB	WC6	WC9	C5
閥瓣	CF8	CF3	CF8M	CF3M	WCB		LCB	WC6	WC9	C5
閥桿	F304	F304L	F316	F316L	2Cr13		F304	F304	F304	F304
閥桿螺母	鋁青銅
填料	PTFE					石墨
墊片	PTFE					石墨
壓蓋	CF8	CF3	CF8M	CF3M	WCB		LCB	WC6	WC9	C5
螺栓	不銹鋼					35CrMoA
螺母	不銹鋼					45、35CrMoA
手輪	鑄鋼

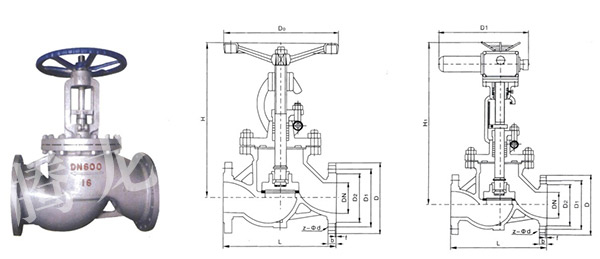

主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Фd	H	DO
J41H -16 J41W -16 J41Y -16 J541H -16 J541W -16 J541Y -16 J941H -16 J941W -16 J941Y -16	15	130	95	65	45	14-2	14-Ф14	190	100
	20	150	105	75	55	14-2	4-Ф14	200	120
	25	160	115	85	65	14-2	4-Ф14	225	140
	32	180	135	100	78	16-2	4-Ф18	235	160
	40	200	145	110	85	16-3	4-Ф18	265	200
	50	230	160	125	100	16-3	4-Ф18	280	220
	65	290	180	145	120	18-3	4-Ф18	350	240
	80	310	195	160	135	20-3	8-Ф18	360	280
	100	350	215	180	155	20-3	8-Ф18	410	320
	125	400	245	210	185	22-3	8-Ф18	450	350
	150	480	280	240	210	24-3	8-Ф23	480	400
	200	600	335	295	265	26-3	12-Ф23	600	450
	250	650	405	355	320	30-3	12-Ф25	720	550
	300	750	460	410	375	30-3	12-Ф25	950	650
	350	850	520	470	435	34-4	16-Ф25	1040	750
	400	950	580	525	485	36-4	16-Ф30	1150	800
	450	1050	640	285	545	40-4	20-Ф30	1250	850
	500	1150	705	650	608	44-4	20-Ф34	1380	950
J41H -25 J41W -25 J41Y -25 J541H -25 J541W -25 J541Y -25 J941H -25 J941W -25 J941Y -25	15	130	95	65	45	16-2	4-Ф14	190	100
	20	150	105	75	55	16-2	4-Ф14	200	120
	25	160	115	85	65	16-2	4-Ф14	225	140
	32	180	135	100	78	18-2	4-Ф18	235	160
	40	200	145	110	85	18-3	4-Ф18	265	200
	50	230	160	125	100	20-3	4-Ф18	280	220
	65	290	180	145	120	22-3	8-Ф18	350	240
	80	310	195	160	135	22-3	8-Ф18	360	280
	100	350	230	190	160	24-3	8-Ф23	410	320
	125	400	270	220	188	28-3	8-Ф25	450	350
	150	480	300	250	218	30-3	8-Ф25	480	400
	200	600	360	310	278	34-3	12-Ф25	600	450
	250	650	425	370	335	36-3	12-Ф30	720	550
	300	750	485	430	390	40-4	16-Ф30	950	650
	350	850	550	490	448	44-4	16-Ф34	1040	750
	400	950	610	550	505	48-4	16-Ф34	1150	800
	450	1050	660	600	555	50-4	20-Ф34	1250	850
	500	1150	730	660	610	52-4	20-Ф41	1380	950

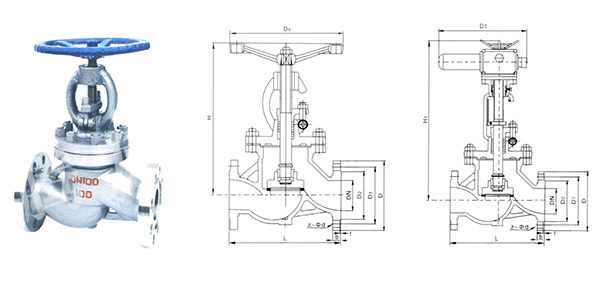

主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	f1	z-Фd	H	DO
J41H -40 J41W -40 J41Y -40 J541H -40 J541W -40 J541Y -40 J941H -40 J941W -40 J941Y -40	15	130	95	65	45	40	16-2	4	4-Ф14	190	100
	20	150	105	75	22	51	16-2	4	4-Ф14	200	120
	25	160	115	85	65	58	16-2	4	4-Ф14	225	140
	32	180	135	100	78	66	18-2	4	4-Ф18	235	160
	40	200	145	110	85	78	18-3	4	4-Ф18	265	200
	50	230	160	125	100	88	20-3	4	4-Ф18	280	220
	65	290	180	145	120	110	22-2	4	8-Ф18	350	240
	80	310	195	160	135	121	22-3	4	8-Ф18	360	280
	100	350	230	190	160	150	24-3	4.5	8-Ф23	410	320
	125	400	270	220	188	176	28-3	4.5	8-Ф25	450	350
	150	480	300	250	218	204	30-3	4.5	8-Ф25	480	400
	200	600	375	320	282	260	38-3	4.5	12-Ф30	600	450
	250	650	445	385	345	313	42-3	4.5	12-Ф34	720	550
	300	750	510	450	408	364	46-3	4.5	16-Ф34	950	650
	350	850	570	510	465	422	52-4	5	16-Ф34	1050	750
	400	950	655	585	535	474	58-4	5	16-Ф41	1170	800
	450	1050	680	610	560	524	60-4	5	20-Ф41	1400	850

型號	公稱通徑 DN(mm)	尺寸Dimensions(mm)
型號	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	f1	z-Фd	H	DO
H J4i W -64 Y H J541W -64 Y H J941W -64 Y	15	170	105	75	55	40	18-2	4	4-Ф14	200	120
	20	190	125	90	68	51	20-2	4	4-Ф18	210	140
	25	210	135	100	78	58	22-2	4	4-Ф18	235	160
	32	230	150	1 10	82	66	24-2	4	4-Ф23	265	200
	40	260	165	125	95	76	24-3	4	4-Ф23	330	220
	50	300	175	135	105	88	26-3	4	4-Ф23	360	240
	65	340	200	160	130	110	28-3	4	8-Ф23	400	280
	80	380	210	170	140	121	30-3	4	8-Ф23	480	320
	100	430	250	200	168	150	32-3	4.5	8-Ф25	530	350
	125	500	295	240	202	176	36-3	4.5	8-Ф30	600	400
	150	550	340	280	240	204	38-3	4.5	8-Ф34	680	450
	200	650	405	345	300	260	44-3	4.5	12-Ф34	750	550
H J41 W-100 Y H J541 W -100 Y H J941 W -100 Y	15	170	105	75	55	40	20-2	4	4-Ф14	230	120
	20	190	125	90	68	51	22-2	4	4-Ф18	250	140
	25	210	135	100	78	58	24-2	4	4-Ф18	260	160
	32	230	150	110	82	66	24-2	4	4-Ф23	300	200
	40	260	165	125	95	76	26-3	4	4-Ф23	330	220
	50	300	195	145	112	88	28-3	4	4-Ф25	380	240
	65	340	220	170	138	110	32-3	4	8-Ф25	400	280
	80	380	230	180	148	121	34-3	4	8-Ф25	430	320
	100	430	265	210	172	150	38-3	4.5	8-Ф30	500	350
	125	500	310	250	210	176	42-3	4.5	8-Ф34	600	400
	150	550	350	290	250	204	46-3	4.5	12-Ф34	680	450
	200	600	430	360	312	260	54-3	4.5	12-Ф41	800	550
